Rubber Duck

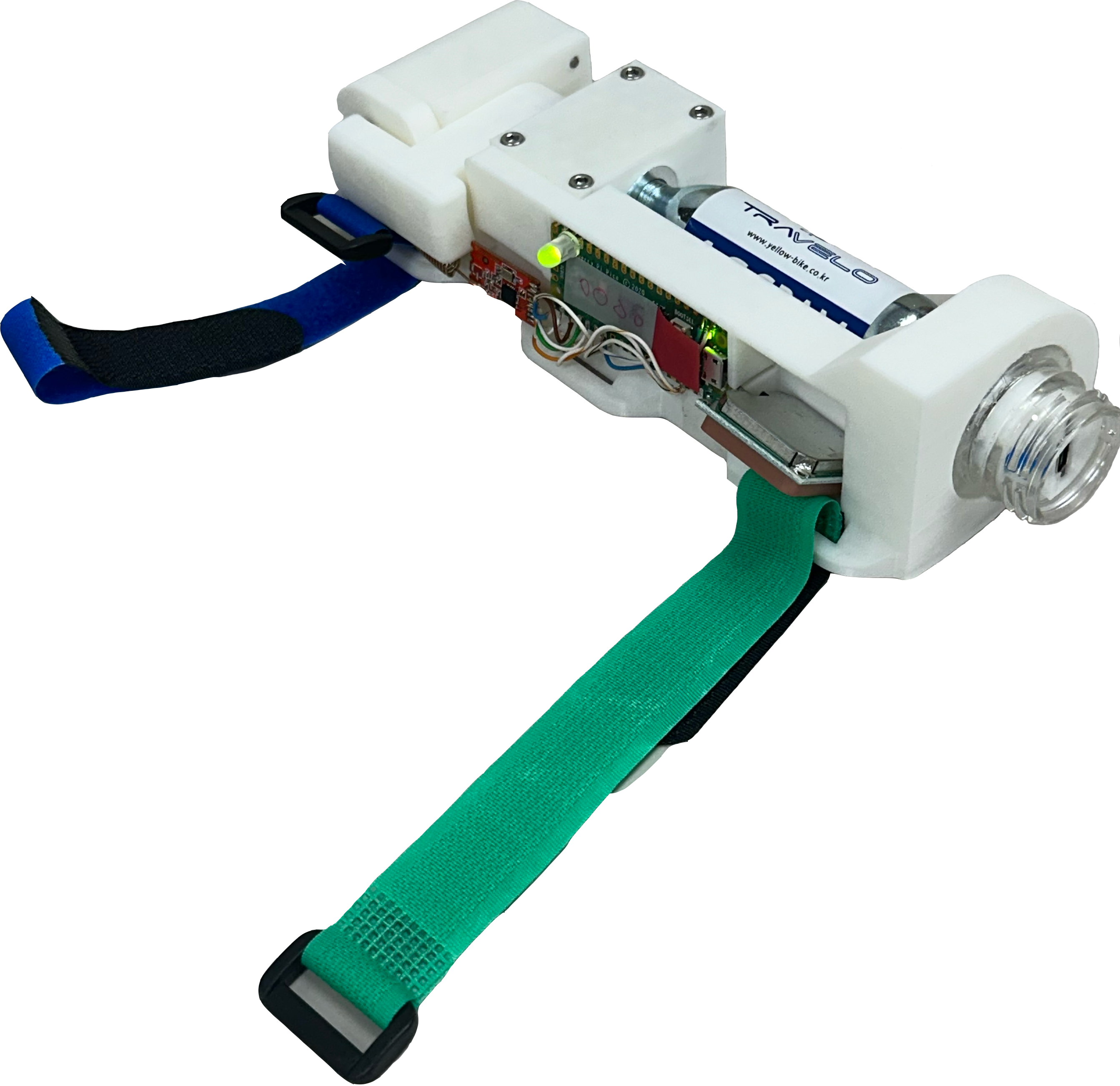

트리거링 전 모습

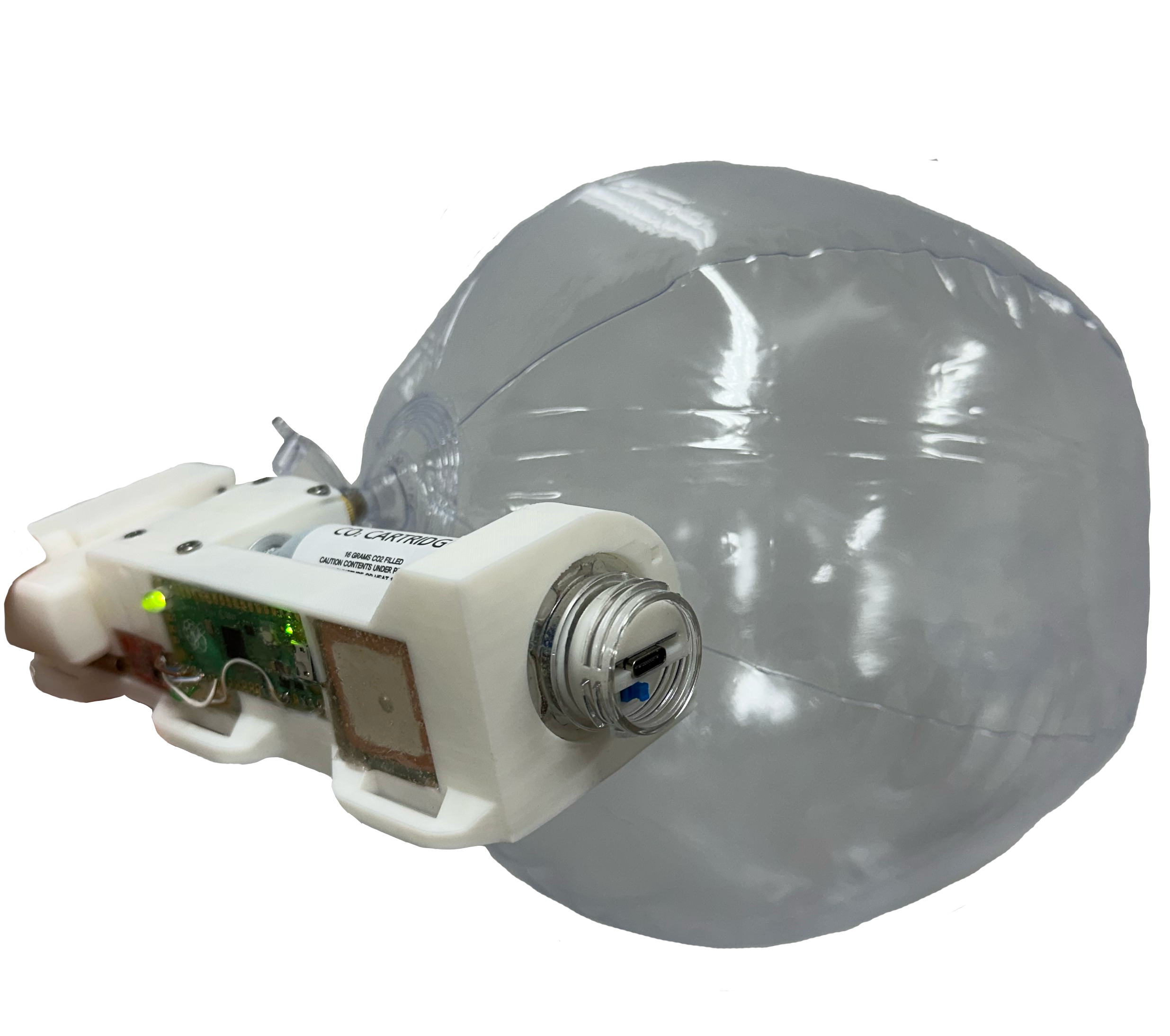

트리거링 후 모습

🪄 INTRODUCTION

“평소엔 팔찌, 위급할땐 생명줄 ?”

🐥 Rubber Duck은 ‘인천대학교 정보대 SW 경진대회’에 출전하기 위해

임베디드시스템공학과 학우들이 모여서 결성한 팀 입니다.

저희 Rubber Duck 팀에서는 ‘자동 신고 기능이 탑재 된 수상 구조 팔찌’를 제작하고자 합니다.

⚙️ 기능

1️⃣ 트리거를 작동 시키면 순간적으로 공기를 튜브에 주입합니다.

→ 공 모양 튜브를 잡고 물에 떠오를 수 있게 합니다.

2️⃣ 트리거를 작동시킴과 동시에 GPS로 사용자의 위치를 추적합니다.

→ Master ↔ Slave 간의 통신으로 지속적인 위치 추적이 가능하게 합니다.

❓ Master : 중앙 통제 시스템

❓ Slave : 각각의 웨어러블 기기

3️⃣ 최대한 휴대성이 좋게 하기 위해 팔찌 형태로 제작합니다.

→ 착용과 해제를 빠른 시간 내에 가능하게 합니다.

⚡ 바로가기

💻 TASK : Rubber Duck의 작업 기록

🖼️ Gallery : Rubber Duck의 영상 및 사진 자료들

💡 MOTIVATION & IDEA

😿 여름에 있었던 ‘오송 지하차도 침수사건’과 ‘해병대 급류 실종 사고’의 공통점은 제대로 된 구조 도구를 착용하지 않았다는 점이다.

😵‍💫 시중에 있는 구조 도구는 많지만 휴대성이 좋지 않다는 단점이 있다.

🤔 활동성이 간편한 구조 도구를 만들어 보는 것은 어떨까?

🛰️ GPS 모듈을 탑재시키고 📞자동 신고 기능을 추가하여

🧑‍🤝‍🧑 많은 사람들이 사용할 수 있게 해보자 !

💁🏻‍♀️ 초기 기획안은 아래의 ‘기획의도’ 에서 확인하실 수 있습니다 !

⏬

💡기획의도

<좌> 해병대 급류 실종 사고 자료 사진 / <우> 오송 지하차도 침수사건 자료 사진

💻 TASK

📊 Gantt chart는 우측 상단에서 ‘월’ → '분기'를 클릭해 주세요 !

Task

Project기간담당자상태색상우선순위주제
💧방수 처리이이진성
In progress		\color{orange}\rule{130px}{5px}HW
☄️튜브 테스트이이진성
In progress		\color{orange}\rule{40px}{5px}HW
🔨전 부품 조립이이진성
In progress		\color{orange}\rule{130px}{5px}P1HW
🛠️MC 연결부 구조이이진성rrim
Not started		P1HW
🤔SW 트리거 방식 지정이이진성rrim박박시우
Done		\color{orange}\rule{137px}{5px}HW
🎈튜브 서치rrim
Done		\color{orange}\rule{1px}{5px}HW
🥶CO2 인젝터 트리거 구조이이진성rrim
Done		\color{orange}\rule{7px}{5px}HW
🗒️인젝터 목록이이진성rrim
Done		\color{orange}\rule{170px}{5px}HW
🔎모듈 탐색 과정박지민
Done		\color{green}\rule{320px}{5px}SW
🛰️GPS 모듈 선정박박시우박지민
Done		\color{green}\rule{30px}{5px}SW
통신 모듈 선정박박시우박지민
Done		\color{green}\rule{30px}{5px}SW
개발 보드 선정박박시우박지민
Done		\color{green}\rule{30px}{5px}SW
🏁모듈 Test박박시우이이진성rrim박지민
Done		\color{green}\rule{330px}{5px}P1SW
🧭Master 모니터링 App 개발박지민
In progress		\color{green}\rule{280px}{5px}P2SW
통신프로토콜구상
Done		\color{green}\rule{107px}{5px}


🖼️ GALLERY

Rubber Duck 프로젝트의 작업 대표 이미지 및 영상 모음집

Gallery

이름대표 이미지
모듈 Testtest.jpeg
트리거 설계injector.jpeg
제품 조립good.png

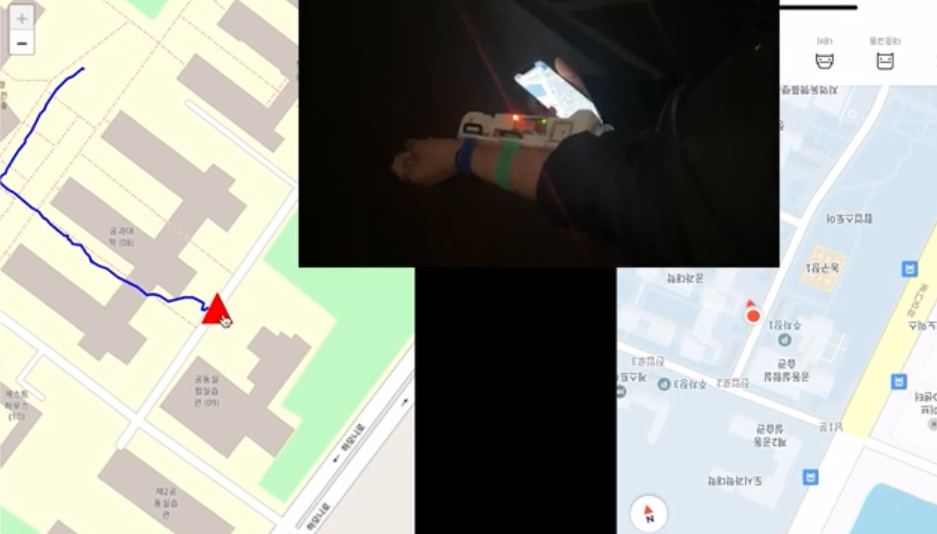

Map Test스크린샷 2023-11-28 오후 10.20.54.png


💸 재료비 지출현황

지출현황

품명단가개수지출액지출일결제자구매처태그
CO2 카트리지 20개+배송배19000119000이이진성
CO2 인젝터(현재 사용중)+배송비20000120000이이진성
CO2 인젝터(직선형/미사용)16000116000이이진성
SX1278 433MHz LoRa 통신모듈 IPEX [Ra-02]6500426000박박시우https://www.devicemart.co.kr/goods/view?no=12506363
NEO-6M GPS 모듈 GY-GPS6MV2450014500박박시우https://www.devicemart.co.kr/goods/view?no=1321968
CC1101 433MHz RF 송수신 모듈5900635400박박시우https://www.devicemart.co.kr/goods/view?no=1323011
인젝터 노브 세트 2개+배송비12440112440이이진성
버터크림 비치볼759017590이이진성
투명비치볼 4개+배송비524015240이이진성
방전 모듈 10개12571112571이이진성
충전 모듈 20개24570124570이이진성
리튬폴리머 배터리 DTP103450 3.7V 1800mAh KC인증6500532500박박시우https://www.devicemart.co.kr/goods/view?no=12710302
라즈베리파이 피코 (Raspberry Pi Pico)5400421600박박시우https://www.devicemart.co.kr/goods/view?no=13921792
NEO-6M GPS 모듈 GY-GPS6MV24500418000박박시우https://www.devicemart.co.kr/goods/view?no=1321968
HALL Sensor(WSH133-XPAN1)660106600박박시우https://www.devicemart.co.kr/goods/view?no=31157
투명비치볼 10개+배송비950019500이이진성
CO2 카트리지 20개+배송배19000119000이이진성
5파이 투톤LED-빨강,녹색100101000박박시우https://www.devicemart.co.kr/goods/view?no=3232
NEO-6M GPS 모듈 GY-GPS6MV24500418000박박시우https://www.devicemart.co.kr/goods/view?no=1321968
라즈베리파이 피코 (Raspberry Pi Pico)5400421600박박시우https://www.devicemart.co.kr/goods/view?no=13921792
CC1101 433MHz RF 송수신 모듈2600410400박박시우https://www.devicemart.co.kr/goods/view?no=1323011
마플커스텀20000120000이이진성
투명치볼 10개15300115300이이진성
CO2 인젝터 3개54000154000이이진성
벨크로 10개499029980이이진성
CO2 카트리지 20개19000119000이이진성
CO2 카트리지 20개19000119000이이진성
투명치볼 10개15300115300이이진성
